水泵控制箱

证书编号：2018010301045392

产品型号：QY287

产品规格：300*400*200，400*500*200、500*600*200、500*700*200、600*800*200、700*900*200、800*1000*200，均可定制

安装方式：明装

壳体材质：冷轧钢板或不锈钢

壳体板材厚度：1.0mm、1.2mm、1.5mm、2.0mm、2.5mm，均可定制

产品介绍

水泵控制箱具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。

典型应用：恒压供水、消防、喷淋、中央空调、给排水、港口机械、机床、锅炉、造纸机械、食品机械等。

控制类型

01. 液位控制

该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。

02. 压力控制

外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。

03. 温度控制

外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。

04. 时间控制

机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。

产品特点启动方式

水泵控制箱启动方式分为：全压启动、星三角降压启动、自耦降压启动、软启动及变频启动等。使用时应该根据供电条件等因素选择适当的启动方式。

主要回路

水泵控制箱主要回路由隔离电路、短路保护、过载（后备）保护电路、启停（变速）控制电器、热继电器及配电线电缆等组成，形成对水泵电机有效保护。按需设各类监控信号。

产品参数

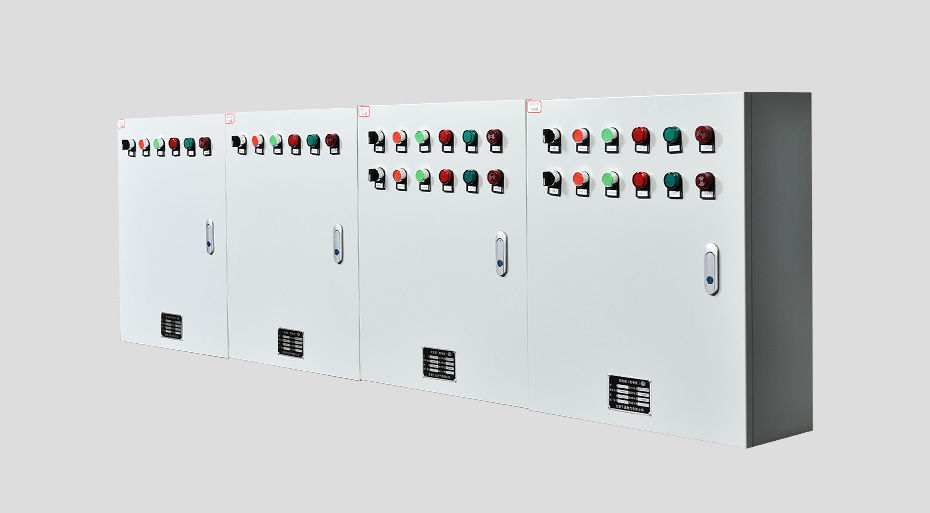

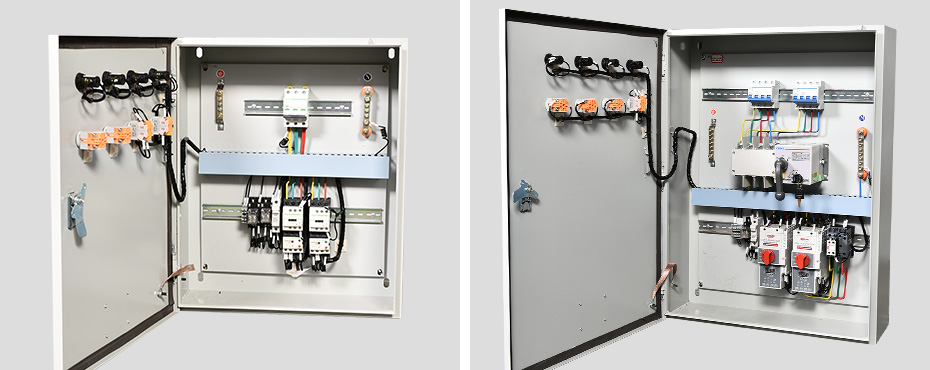

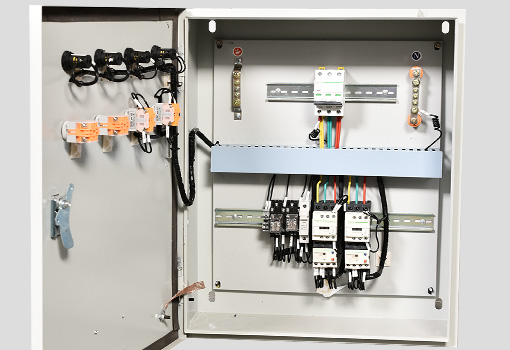

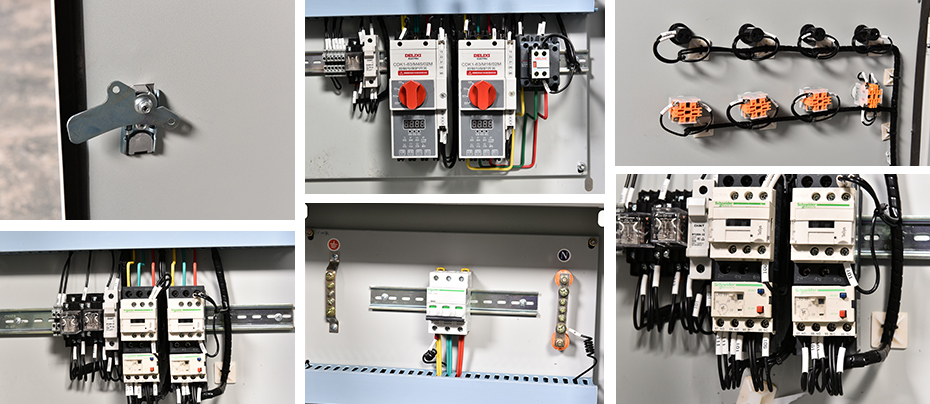

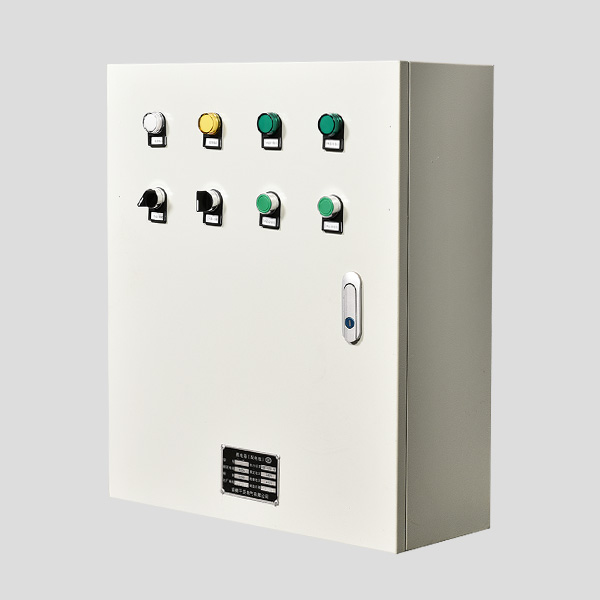

产品细节产品展示
